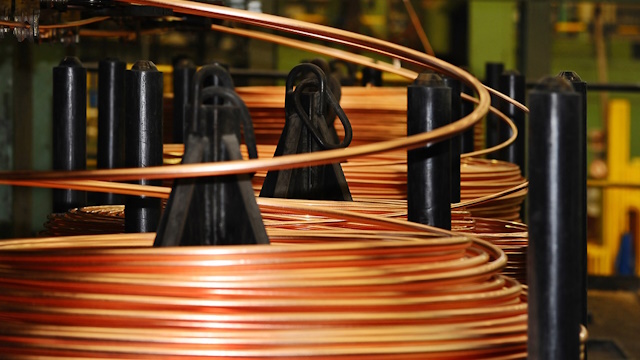

Bakır Filmaşin Nedir?
Yüksek saflıktaki bakır katotların ergitilerek farklı yöntemler ile 8 mm ile 20 mm standart çaplarda kangal halinde üretilen bakır tellerdir.
Bakır Filmaşin Nasıl Elde Edilir ve Çeşitleri Nelerdir?
Filmaşin, sıcak ergitilmiş bakırdan elde edilir. Üretim süreci, yüksek sıcaklıklarda bakırın eğritilmesi ile başlar. Ergitilen bakır, belirli bir kalınlığa ve çap ölçüsüne getirilir. Daha sonra soğutulma işlemi yapılır ve malzeme, yuvarlak veya oval kesitli bir forma kavuşturulur. Bu süreç sırasında filmaşin, tel çekme veya başka şekillendirme işlemleri için uygun bir hale gelir.
Bakır filmaşinler OKSİJENLİ ve OKSİJENSİZ olarak ikiye ayrılır.
OKSİJENSİZ FİLMAŞİNLER: UPCAST sürekli döküm tesisinde yüksek saflıktaki bakır katotlar, indüksiyon fırınlarında koruyucu atmosfer ortamında ergitilir. UPCAST sürekli döküm yöntemi ile 8-20 mm standart çaplarda filmaşin olarak üretilip kangal olarak sarılır.
OKSİJENLİ BAKIR FİLMAŞİNLER: Elektrolit bakır katotlar şaft fırınından oksijen kontrollü atmosfer ortamında ergitildikten sonra yolluklar vasıtası ile bekleme fırını, buradan da southwire döküm makinesine iletilir. Otomatik metal besleme sistemi ile bara formunda sürekli döküm yapılır. Elde edilen bara senkronize çalışan sistemde sıcak haddeleme işleminden geçirilerek 8 mm- 16 mm filmaşine dönüştürülür. Daha sonra dekapaj hattında yüzeyi parlatılan ve soğutulan filmaşin kangallar halinde sunulur.
Bakır Filmaşin Nerelerde Kullanılır?
Filmaşin Bakır tel, bakırın ince tel halinde işlenmiş formuna getirildiğinde; elektrik iletim hatlarında, elektrik ve elektronik uygulamalarda, iletişim ve haberleşme sektöründe, elektrikli cihaz ve aletlerin iç bağlantılarında, otomotiv sektöründe, uzay ve havacılık gibi birçok endüstriyel alanda yaygın olarak kullanılır.
Filmaşin Özellikleri Nelerdir?
| ETP FİLMAŞİN | OF FİLMAŞİN | |
| Nominal çaplar | 8,0-11,0-16,0 mm(5/16’’,7/16’’,5/8’’) | 8,0-12,5-20,0 mm |
| Çap toleransı | ±0,38 mm (±0,015’’) | ±0,38 mm (±0,015’’) |
| Oksijen içeriği | 180-300 ppm | Max:5 ppm |
| İletkenlik | 58,5 m/ohm mm2 | 58,8 m/ohm mm2 |
| % Uzama | Min. %35 | Min. %35 |
